绿松石原料实例分析
时间: 2015-12-17 17:07:20 文章来源: GTC您专业的珠宝技术顾问 作者:未知

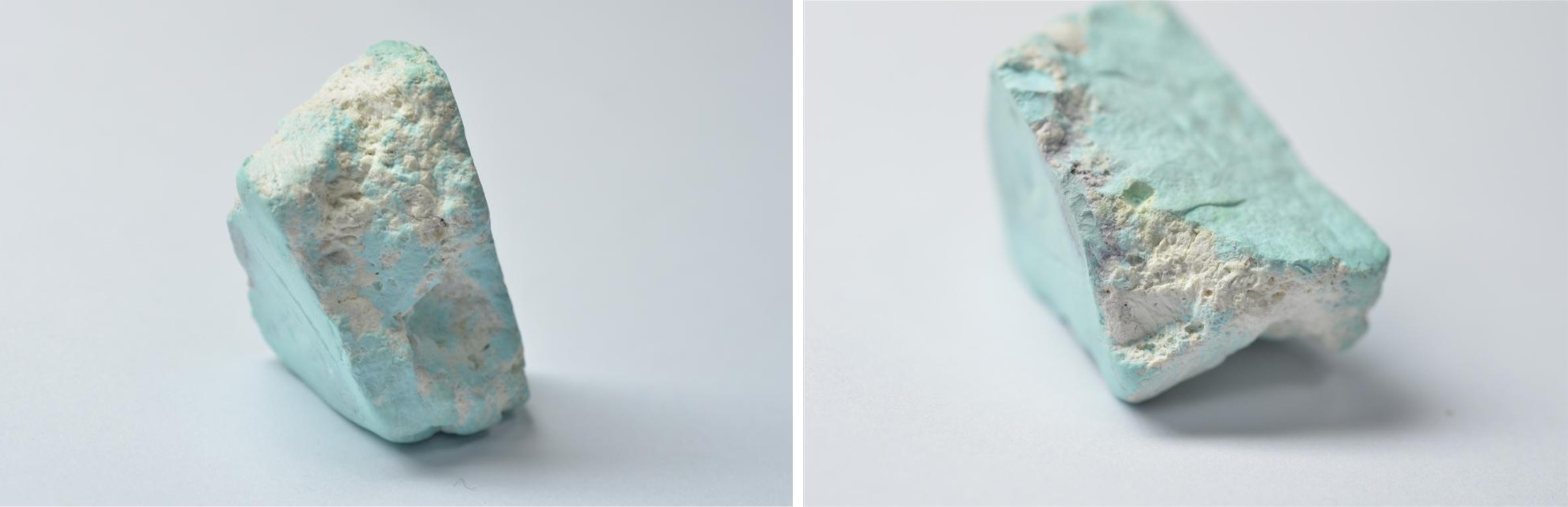

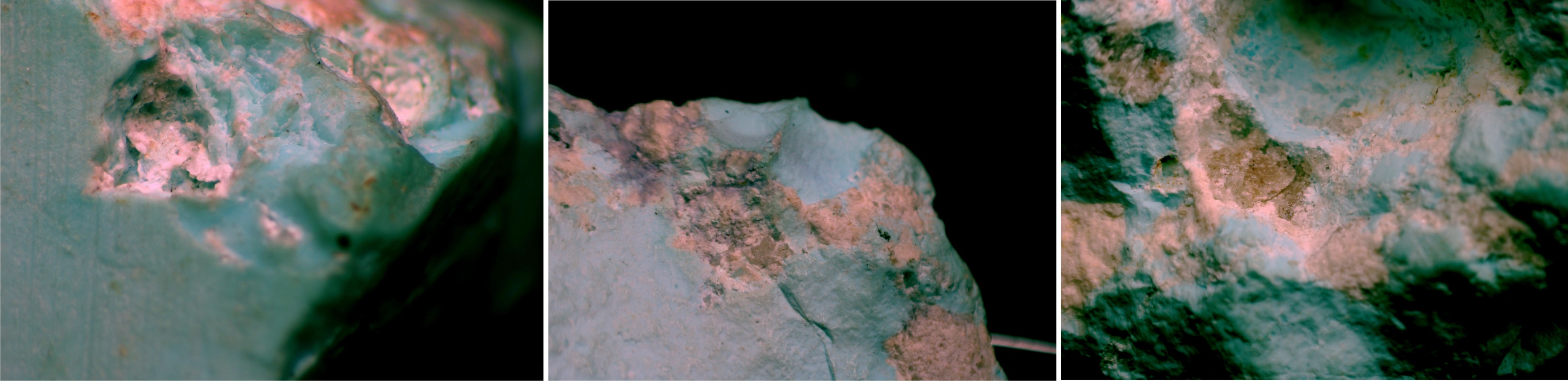

1 实验样品与基本特征 样品为浅绿色原料,不规则块状,不透明,结构疏松,含白色围岩,其中夹杂有无色、白色半透明至透明的矿物;玻璃光泽至土状光泽;在紫外荧光灯下,长、短波均为弱红色。 图1 样品外观特征 图2 样品局部放大观察 2 紫外-可见光吸收光谱
样品为浅绿色原料,不规则块状,不透明,结构疏松,含白色围岩,其中夹杂有无色、白色半透明至透明的矿物;玻璃光泽至土状光泽;在紫外荧光灯下,长、短波均为弱红色。

2 紫外-可见光吸收光谱
采用GEM-3000珠宝检测仪对样品进行测试,可见428nm强吸收峰。
图3 样品紫外-可见光吸收谱
3 红外光谱
采用粉末压片透射法分别对样品不同部位进行红外光谱测试,在颜色不同的部位可分别获得峰位较为单一的谱图。经与参考图谱对比,发现浅绿色部位谱图与绿松石谱图基本吻合(图4);白色部位谱图与高岭石类谱图基本吻合(图5)。
图4 样品绿色部位红外粉末透射光谱图

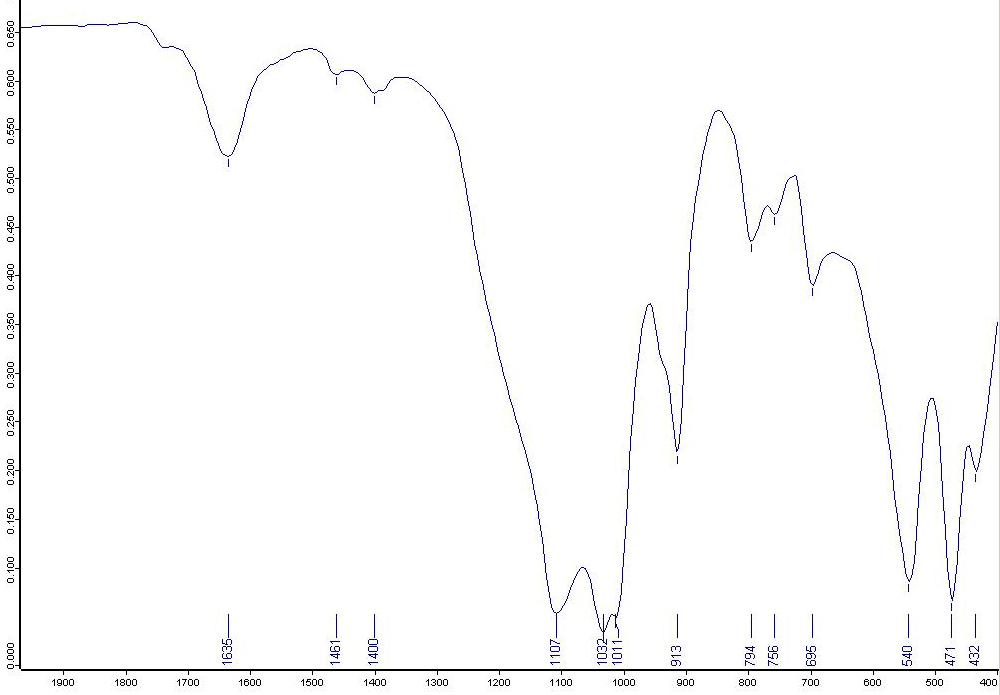

图5 样品白色部位红外粉末透射光谱图
4 元素分析
采用X射线荧光光谱仪分析样品的微量元素,主要元素为Fe、P,K、Ca含量较低。(图6)

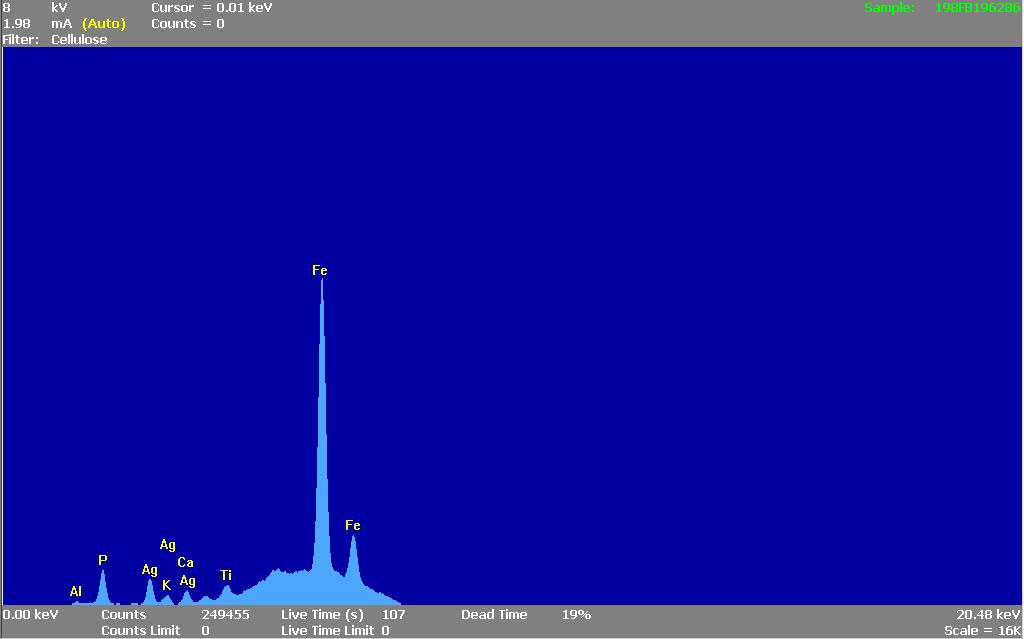

图6 样品X射线荧光光谱图
5 结果分析
观察发现,浅绿色绿松石与白色高岭石界限分明,其不同颜色部位红外粉末压片谱图峰位单一,可知高岭石与绿松石共生;显微镜下观察,白色高岭石部分另含透明石英矿物,基本可排除粉末压制可能。综合判断,该原料为天然绿松石原料。
关键词:
相关文章:
“3.15”共促消费公平丨GTC惠民福利来啦
蓝港实验室——GTC全新升级国际化珠宝实验室
